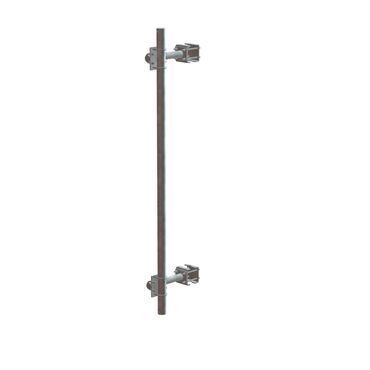

Offset 400mm Ø25-150mm

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø25-35mm med justerbare beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 150kg, CxA=1,6m2
Vertikal bærerør = Ø76 - maks 4000mm
Horisontalt offset = 400mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

Datablad Antennebeslag CBM Ø25-35 H400

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø40-80mm med justerbare beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 150kg, CxA=1,6m2
Vertikal bærerør = Ø76 - maks 4000mm
Horisontalt offset = 400mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

Datablad Antennebeslag CBM Ø40-80 H400

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø90-150mm med justerbare beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 150kg, CxA=1,6m2
Vertikal bærerør = Ø76 - maks 4000mm
Horisontalt offset = 400mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

Datablad Antennebeslag CBM Ø90-150 H400
