DESIGNMAST [1-5 LAMPER]

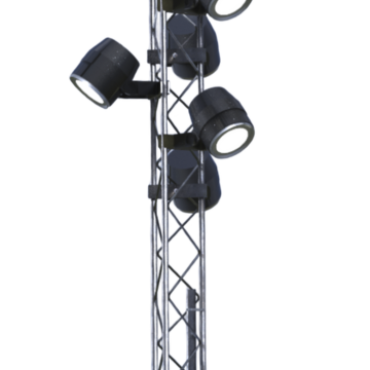

Designer belysningsmasterne udføres i 6m og 9m udgaver som standard. Designer belysningsmasten er udført som trekantet ligesidet og helsvejst gitterkonstruktion med hjørnejern og gitre af rundstål.
Flangen i bunden af konstruktionen er udført med et ø110 hul til kabel indgang.
Fra kabel indgang løber kablet videre op i El skabet, hvor der findes en monterbar plade til div. el udstyr. Herefter løber kablerne videre op i indvendigt kabelrør for at skjule kabelføring i masten. Alt stål varmforzinkes efter reglerne i DS/EN 1461.
Sikkerhedsklasse normal, Terrænklasse II og Basisvind 24m/s ifølge EN 1991-1-4.
9m mast er beregnenet ud fra 5 stk. armaturer iht. AAB - Vejbelysningsmateriel, Maj 2011
Vi har i vort beregningsprogram endvidere mulighed for at beregne masten efter følgende standarder: EN 1993-3-1 og EN 1991-1-4.
Samlet teoretisk mastevægt 6m (± 10%) = 63 kg
Mastens systemrodmål ved fundament = 200 mm
Designer belysningsmasterne udføres i 6m og 9m udgaver som standard. Designer belysningsmasten er udført som trekantet ligesidet og helsvejst gitterkonstruktion med hjørnejern og gitre af rundstål.
Flangen i bunden af konstruktionen er udført med et ø110 hul til kabel indgang.
Fra kabel indgang løber kablet videre op i El skabet, hvor der findes en monterbar plade til div. el udstyr. Herefter løber kablerne videre op i indvendigt kabelrør for at skjule kabelføring i masten. Alt stål varmforzinkes efter reglerne i DS/EN 1461.
Sikkerhedsklasse normal, Terrænklasse II og Basisvind 24m/s ifølge EN 1991-1-4.
9m mast er beregnenet ud fra 5 stk. armaturer iht. AAB - Vejbelysningsmateriel, Maj 2011
Vi har i vort beregningsprogram endvidere mulighed for at beregne masten efter følgende standarder: EN 1993-3-1 og EN 1991-1-4.
Samlet teoretisk mastevægt 9m (± 10%) = 127 kg
Mastens systemrodmål ved fundament = 220 mm
