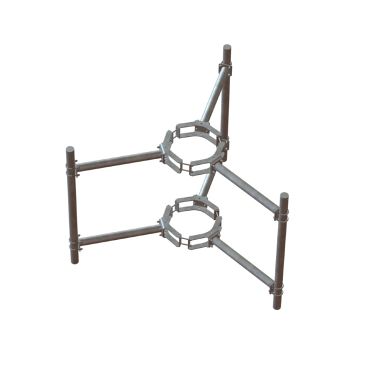

VB 5G Ø245-515mm offset 800mm
Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø245-305mm
med faste beslag.
Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 100kg, CxA=1,0m2
Vertikal bærerør = Ø76 - Maks 2000mm
Horisontalt offset = 800mm
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.
Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø315-375mm
med faste beslag.
Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 100kg, CxA=1,0m2
Vertikal bærerør = Ø76 - Maks 2000mm
Horisontalt offset = 800mm
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.
Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø385-445mm
med faste beslag.
Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 100kg, CxA=1,0m2
Vertikal bærerør = Ø76 - Maks 2000mm
Horisontalt offset = 800mm
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.
Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø455-515mm
med faste beslag.
Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 100kg, CxA=1,0m2
Vertikal bærerør = Ø76 - Maks 2000mm
Horisontalt offset = 800mm
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.
