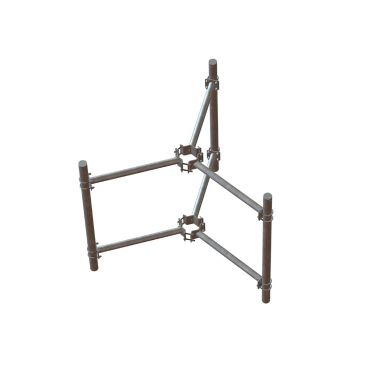

Offset 800mm 5G Ø76-244mm

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø76-121mm
med faste beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 100kg, CxA=1,0m2
Vertikal bærerør = Ø76 - Maks 2.000mm
Horisontalt offset = 800mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

WBST_Ø76-121 H800

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø125-168mm
med faste beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 100kg, CxA=1,0m2
Vertikal bærerør = Ø76 - Maks 2000mm
Horisontalt offset = 800mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

WBST_Ø125-168 H800

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø193-244mm
med faste beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 100kg, CxA=1,0m2
Vertikal bærerør = Ø76 - Maks 2.000mm
Horisontalt offset = 800mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

WBST_Ø193-244 H800
