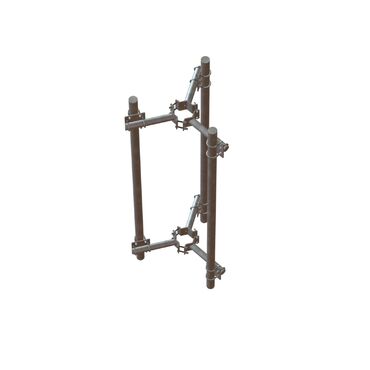

WBSTM 4G Ø76-244mm offset 400mm

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø76-121mm
med justerbare beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 150kg, CxA=1,6m2
Vertikal bærerør = Ø76 - Maks 4000mm
Horisontalt offset = 400mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

WBSTM_Ø76-121 H400

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø125-168mm
med justerbare beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 150kg, CxA=1,6m2
Vertikal bærerør = Ø76 - Maks 4000mm
Horisontalt offset = 400mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

WBSTM_Ø125-168 H400

Antennebeslag i varmforzinket stål til montering på mast eller rør med en diameter på Ø193-244mm
med justerbare beslag.

Basis Vind Vb,0 = 27m/s
Terræn klasse = TC 1
Maksimal installationshøjde = 70m
Maksimal belastning fra udstyr pr. monteringsstang: 150kg, CxA=1,6m2
Vertikal bærerør = Ø76 - Maks 4000mm
Horisontalt offset = 400mm

Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

WBSTM_Ø193-244_H400
