Travers for 2 lamper
TRAVERS 02-00Lampetravers TRAVERS 02-00 kan anvendes til følgende lampetyper:
Fx: Siteco A3 Maxi metalhalogen (0,13 m² vindflade). Siteco FL20 Maxi LED svarende til 1.000W metalhalogen (0,11 m² vindflade). Phillips 20 Optivision metalhalogen (0,072 m² vindflade)
| Max vægt per lampe: | g = 22 kg |
| Max vindflade per lampe: | Atot = 0,13 m² (Atot = Aref x cf) |
| Max vindlast: | 2,23 kN/m² (3-sek stødvind = 59,7 m/s) |
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.
Travers for montering af 2 lamper i toppen af gittermaster.
Lampetraverset monteres i gittermastens topringebeslag, der gør det muligt at rotere lampetraverset 360°.
De to lamper kan roteres hver for sig og der kan således opnåes den optimale belysning.

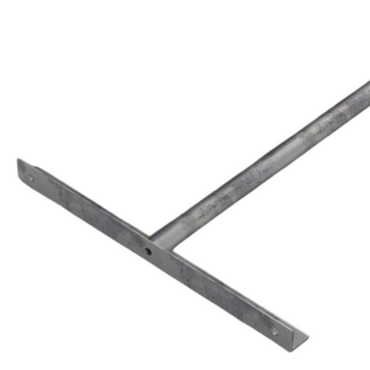

Lampetravers udføres som 1m toprør ø60,3x5,0mm med 0,9m travers som vinkelstål L70x70x7,0mm med huller for montering af 2 stk. lamper.
Toprøret monteres med topringe og rustfrie skruer i mastetop.
| Dimension og kvalitet: | 1.000 mm ø60,3x5,0 mm, S355J2 iht. EN 10025-2. |
| 0,90 m L70x70x7,0 mm, S235JR iht. EN 10025-2. | |
| Overflade: | Varmforzinket iht. EN ISO 1461. |
| Fastgørelse, mast: | Topring og rustfrie skruer. |
| Fastgørelse, lamper: | Gennemgående bolt M20x40 mm |
| Vægt: | 16 kg (+ lamper) |
| Vindflade: | 0,20 m² (+ lamper) |
