Toprør 3 meter ø60

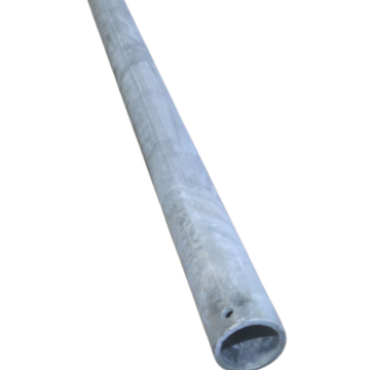

TOPRØR 60-3000Toprør udføres som 3m toprør ø60,3x5,0mm. Toprøret monteres med topringe og rustfrie skruer i mastetop.
Toprøret monteres i beslag på toppen af standardmaster og når 2,25m over mastetoppen. Toprøret kan anvendes til udstyr eller som lynafleder.
| Dimension og kvalitet: | 3.000 mm ø60,3x5,0 mm, S355J2 iht. EN 10025-2. |
| Overflade: | Varmforzinket iht. EN ISO 1461. |
| Fastgørelse, mast: | Topring og rustfrie skruer. |
| Vægt: | 23 kg |
| Vindflade: | 0,22 m² |
Følgende vindflade, Atot kan monteres på toprør, afhængig af højde over terræn og vindforhold: Højde over terræn vb,0 = 27 m/s, TC I vb,0 = 24 m/s, TC II 75 m
| Højde over terræn | vb,0 = 27 m/s, TC I | vb,0 = 24 m/s, TC II |
| 75 m | 1,02 m2 | 1,41 m2 |
| 50 m | 1,10 m2 | 1,53 m2 |
| 35 m | 1,18 m2 | 1,66 m2 |
| 25 m | 1,26 m2 | 1,79 m2 |
| 20 m | 1,31 m2 | 1,89 m2 |
| 15 m | 1,39 m2 | 2,03 m2 |
| 10 m | 1,52 m2 | 2,26 m2 |
Vindfladen er den samlede effektive vindflade, Atot = Aref x cf, der kan anbringes med centrum 1,25 m over mastetoppen. Vindfladen er inkl. toprørets egen vindflade.
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.
