BELYSNINGMAST [MIDDEL LAST]

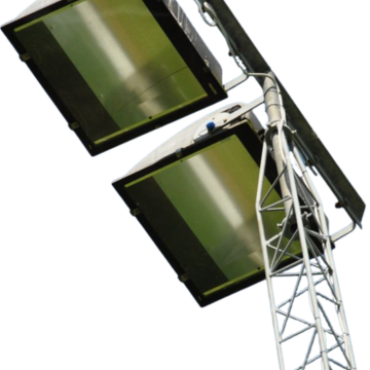

MIDDEL LAST7,5m belysningsmast til almindelige opgaver med op til fire lamper. Kan anvendes sammen med standardtraverser TRAVERS 01-00 til TRAVERS 04-00, der passer til almindelige lampetyper, som for eksempel Siteco A3 Maxi og FL20 Maxi samt Phillips 20 Optivision.
Nedenstående eksempler tager udgangspunkt i en vindflade med maks. Aw= 0,13 m²/lampe [Aw= Aref x Cf]
1 stk. lampe med Carl C. lampetravers TRAVERS 01-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 34,0 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 36,5 TC = I
2 stk. lamper med Carl C. lampetravers TRAVERS 02-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 28,0 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 30,0 TC = I
3 stk. lamper med Carl C. lampetravers TRAVERS 03-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i landområder i hele landet vb,0 = 26,0 TC = II
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 26,0 TC = I
4 stk. lamper med Carl C. lampetravers TRAVERS 04-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i landområder i hele landet vb,0 = 26,5 TC = II
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 26,5 TC = I
Basisvindhastighedens grundværdi DK
Basisvindhastighedens grundværdi vb,0 regnes til 24 m/s overalt i Danmark bortset fra i en randzone i Jylland med lokaliteter, der ligger mindre end 25 km fra Vesterhavet og Ringkøbing Fjord. I randzonen regnes basisvindhastighedens grundværdi til 27 m/s ved kysten lineært aftagende til 24 m/s ved randzonens ophør. Fastlæggelsen af randzonen skal vurderes under hensyntagen til lokale orografiske forhold, eksempelvis de vestjyske fjorde.
kilde: DS/EN 1991-1-4 DK NA:2010-05
Følgende fundamentsløsninger kan anvendes sammen med masten:
Følgende tilbehør kan vælges til masten:
Carl C. tilbyder levering og montering iht. EN 1090-2
15,0m belysningsmast til almindelige opgaver med op til fire lamper. Kan anvendes sammen med standardtraverser TRAVERS 01-00 til TRAVERS 04-00, der passer til almindelige lampetyper, som for eksempel Siteco A3 Maxi og FL20 Maxi samt Phillips 20 Optivision.
Nedenstående eksempler tager udgangspunkt i en vindflade med maks. Aw= 0,13 m²/lampe [Aw= Aref x Cf]
1 stk. lampe med Carl C. lampetravers TRAVERS 01-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 28,5 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 30,5 TC = I
2 stk. lamper med Carl C. lampetravers TRAVERS 02-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 26,5 TC = II
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 27,0 TC = I
3 stk. lamper med Carl C. lampetravers TRAVERS 03-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 24,0 TC = II
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 26,0 TC = II
4 stk. lamper med Carl C. lampetravers TRAVERS 04-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 24,5 TC = II
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 26,0 TC = II
Basisvindhastighedens grundværdi DK
Basisvindhastighedens grundværdi vb,0 regnes til 24 m/s overalt i Danmark bortset fra i en randzone i Jylland med lokaliteter, der ligger mindre end 25 km fra Vesterhavet og Ringkøbing Fjord. I randzonen regnes basisvindhastighedens grundværdi til 27 m/s ved kysten lineært aftagende til 24 m/s ved randzonens ophør. Fastlæggelsen af randzonen skal vurderes under hensyntagen til lokale orografiske forhold, eksempelvis de vestjyske fjorde.
kilde: DS/EN 1991-1-4 DK NA:2010-05
Følgende fundamentsløsninger kan anvendes sammen med masten:
Følgende tilbehør kan vælges til masten:
Carl C. tilbyder levering og montering iht. EN 1090-2
18,0m belysningsmast til almindelige opgaver med op til fire lamper. Kan anvendes sammen med standardtraverser TRAVERS 01-00 til TRAVERS 04-00, der passer til almindelige lampetyper, som for eksempel Siteco A3 Maxi og FL20 Maxi samt Phillips 20 Optivision.
Nedenstående eksempler tager udgangspunkt i en vindflade med maks. Aw= 0,13 m²/lampe [Aw= Aref x Cf]
1 stk. lampe med Carl C. lampetravers TRAVERS 01-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 34,0 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 37,0 TC = I
2 stk. lamper med Carl C. lampetravers TRAVERS 02-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 31,0 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 33,0 TC = I
3 stk. lamper med Carl C. lampetravers TRAVERS 03-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 26,5 TC = III
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 27,5 TC = I
4 stk. lamper med Carl C. lampetravers TRAVERS 04-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 28,0 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 30,0 TC = I
Basisvindhastighedens grundværdi DK
Basisvindhastighedens grundværdi vb,0 regnes til 24 m/s overalt i Danmark bortset fra i en randzone i Jylland med lokaliteter, der ligger mindre end 25 km fra Vesterhavet og Ringkøbing Fjord. I randzonen regnes basisvindhastighedens grundværdi til 27 m/s ved kysten lineært aftagende til 24 m/s ved randzonens ophør. Fastlæggelsen af randzonen skal vurderes under hensyntagen til lokale orografiske forhold, eksempelvis de vestjyske fjorde.
kilde: DS/EN 1991-1-4 DK NA:2010-05
Følgende fundamentsløsninger kan anvendes sammen med masten:
Følgende tilbehør kan vælges til masten:
Carl C. tilbyder levering og montering iht. EN 1090-2
22,5m belysningsmast til almindelige opgaver med op til fire lamper. Kan anvendes sammen med standardtraverser TRAVERS 01-00 til TRAVERS 04-00, der passer til almindelige lampetyper, som for eksempel Siteco A3 Maxi og FL20 Maxi samt Phillips 20 Optivision.
Nedenstående eksempler tager udgangspunkt i en vindflade med maks. Aw= 0,13 m²/lampe [Aw= Aref x Cf]
1 stk. lampe med Carl C. lampetravers TRAVERS 01-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 27,5 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 29,5 TC = I
2 stk. lamper med Carl C. lampetravers TRAVERS 02-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet dog ikke vestkysten vb,0 = 24,0 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet dog ikke vestkysten vb,0 = 26,0 TC = I
3 stk. lamper med Carl C. lampetravers TRAVERS 03-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i forstads - og industriområde dog ikke vestkysten vb,0 = 26,0 TC = III
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 25,0 TC = II
4 stk. lamper med Carl C. lampetravers TRAVERS 04-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i forstads- og industriområder dog ikke vestkysten vb,0 = 26,5 TC = III
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet dog ikke vestkysten vb,0 = 24,0 TC = I
Basisvindhastighedens grundværdi DK
Basisvindhastighedens grundværdi vb,0 regnes til 24 m/s overalt i Danmark bortset fra i en randzone i Jylland med lokaliteter, der ligger mindre end 25 km fra Vesterhavet og Ringkøbing Fjord. I randzonen regnes basisvindhastighedens grundværdi til 27 m/s ved kysten lineært aftagende til 24 m/s ved randzonens ophør. Fastlæggelsen af randzonen skal vurderes under hensyntagen til lokale orografiske forhold, eksempelvis de vestjyske fjorde.
kilde: DS/EN 1991-1-4 DK NA:2010-05
Følgende fundamentsløsninger kan anvendes sammen med masten:
Følgende tilbehør kan vælges til masten:
Carl C. tilbyder levering og montering iht. EN 1090-2
30,0m belysningsmast til almindelige opgaver med op til fire lamper. Kan anvendes sammen med standardtraverser TRAVERS 01-00 til TRAVERS 04-00, der passer til almindelige lampetyper, som for eksempel Siteco A3 Maxi og FL20 Maxi samt Phillips 20 Optivision.
Nedenstående eksempler tager udgangspunkt i en vindflade med maks. Aw= 0,13 m²/lampe [Aw= Aref x Cf]
1 stk. lampe med Carl C. lampetravers TRAVERS 01-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i hele landet vb,0 = 27,0 TC = I
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet vb,0 = 29,0 TC = I
2 stk. lamper med Carl C. lampetravers TRAVERS 02-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 25,0 TC = II
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i hele landet dog ikke vestkysten vb,0 = 25,5 TC = I
3 stk. lamper med Carl C. lampetravers TRAVERS 03-00
Permanent opstilling Normal sikkerhedsklasse: Opstilling i forstads - og industriområde dog ikke vestkysten vb,0 = 25,5 TC = III
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 24,5 TC = II
4 stk. lamper med Carl C. lampetravers TRAVERS 04-00
Permanent opstilling Normal sikkerhedsklasse: Masten er ikke designet til denne last
Midlertidig opstilling Lav sikkerhedsklasse: Opstilling i landområder dog ikke vestkysten vb,0 = 24,5 TC = II
Basisvindhastighedens grundværdi DK
Basisvindhastighedens grundværdi vb,0 regnes til 24 m/s overalt i Danmark bortset fra i en randzone i Jylland med lokaliteter, der ligger mindre end 25 km fra Vesterhavet og Ringkøbing Fjord. I randzonen regnes basisvindhastighedens grundværdi til 27 m/s ved kysten lineært aftagende til 24 m/s ved randzonens ophør. Fastlæggelsen af randzonen skal vurderes under hensyntagen til lokale orografiske forhold, eksempelvis de vestjyske fjorde.
kilde: DS/EN 1991-1-4 DK NA:2010-05
Følgende fundamentsløsninger kan anvendes sammen med masten:
Følgende tilbehør kan vælges til masten:
Carl C. tilbyder levering og montering iht. EN 1090-2
